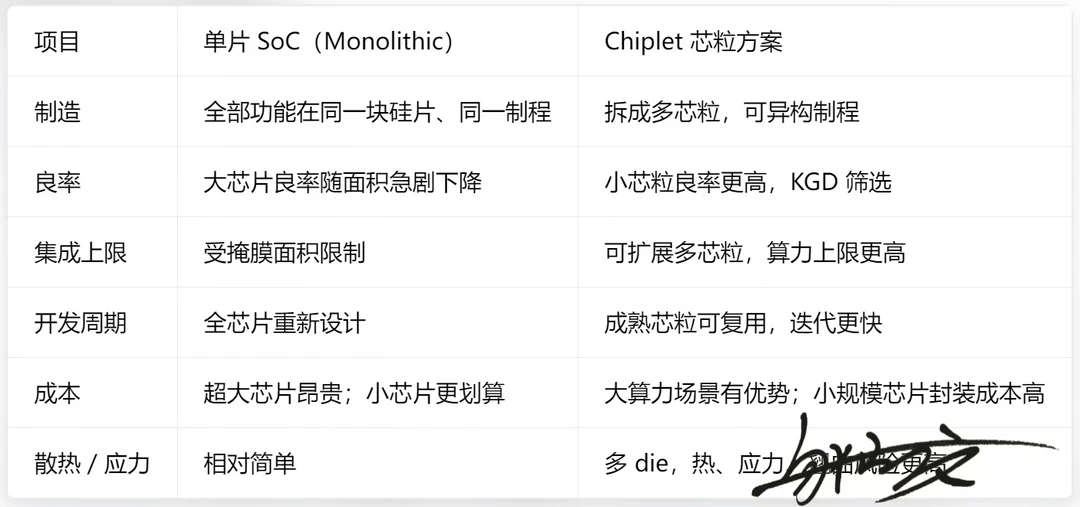

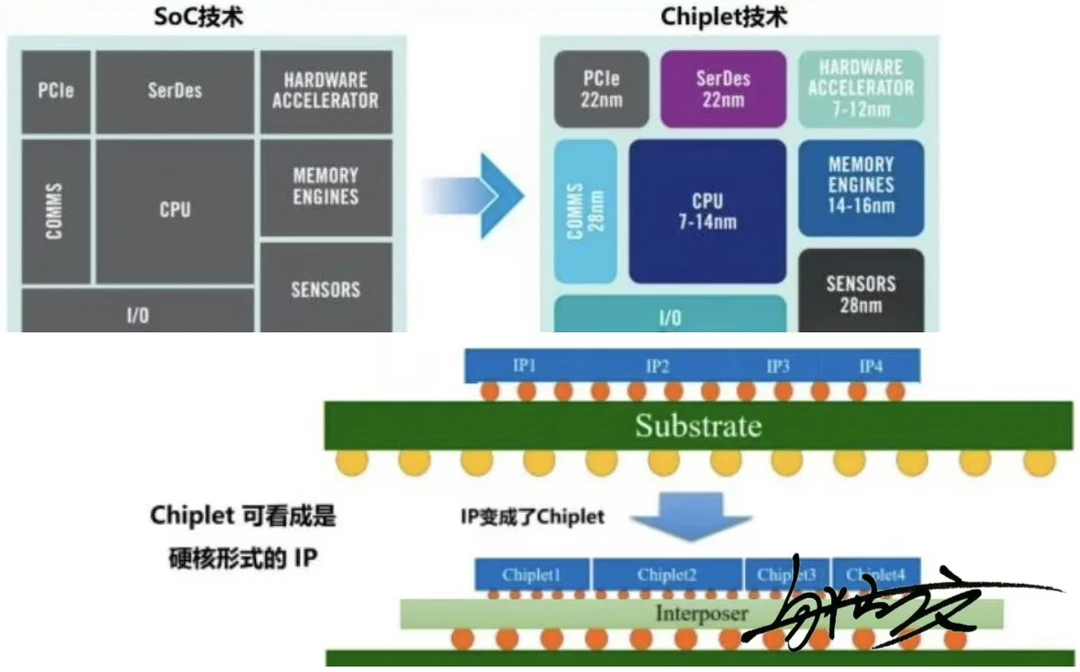

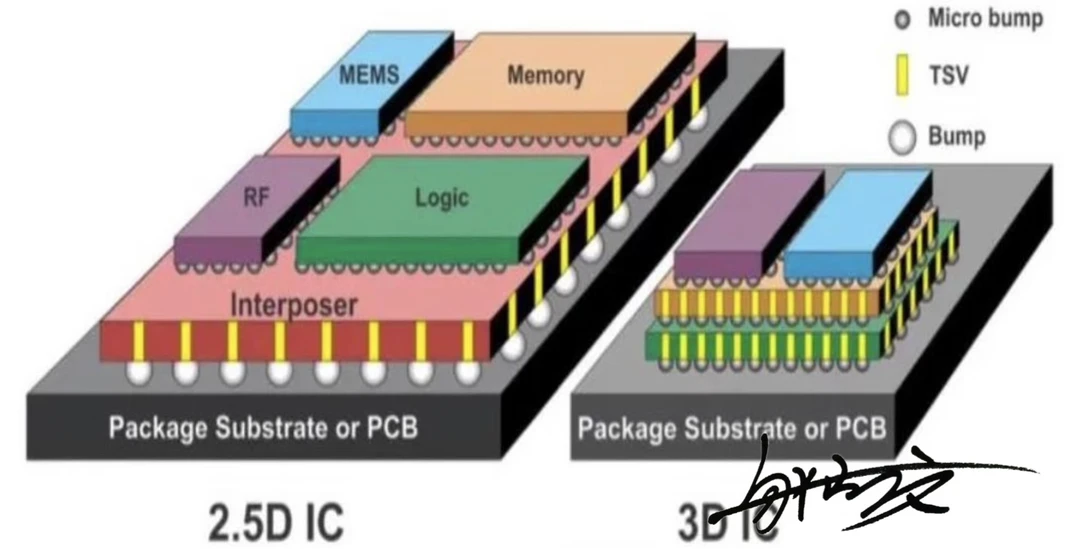

半导体小芯粒封装（Chiplet）技术是当前半导体行业应对摩尔定律放缓、先进制程成本飙升的核心方案。严格来讲，它并不是单一封装工艺，而是一套模块化芯片设计 + 先进封装集成体系：把传统单片大 SoC 拆成多个独立、功能划分的小芯片（芯粒，chiplet），各自流片、单独测试筛选，再用高密度先进封装把多颗芯粒像 “搭乐高” 拼在一起，对外表现为一颗完整芯片，是后摩尔时代提升算力、突破单芯片限制的核心路线。小芯粒封装（Chiplet）技术的驱动力主要来自制造经济性（可提升良率与降低成本）与设计灵活性（可实现异构集成与灵活复用）的综合考量促成了它“拆”与“拼”的核心逻辑。同时，小芯粒封装（Chiplet）技术的实现高度依赖先进封装与互连技术，目前的2.5D封装和3D堆叠是其最为主流的技术路径。另外，要让不同厂商的芯粒能够“即插即用”，统一的互连标准至关重要，UCIe（通用芯粒互连标准） 正是为此而生，它定义了芯粒之间通信的物理层、链路层和协议层，标准封装（2D）和先进封装（2.5D）均在UCIe 1.0/1.1 标准中定义了关键指标，该标准仍在快速演进，UCIe 3.0 已将平面互连速率提升至 48/64 GT/s，以应对AI与HPC对“芯片边缘”带宽的极致需求。因此，小芯粒封装（Chiplet）技术已成为高性能计算领域的主流选择，AMD的EPYC处理器很早就采用了“计算芯粒+ I/O芯粒”的架构；Intel则推出了Foveros 3D堆叠和EMIB桥接技术；华为等国内企业也在积极布局，探索利用成熟工艺通过Chiplet集成实现接近先进制程的性能。据预测，全球芯粒市场规模将从2025年的65亿美元高速增长至2035年的600亿美元，覆盖自动驾驶、数据中心、消费电子等多个领域。对于中国半导体产业而言，小芯粒封装（Chiplet）提供了一条在先进制程受限背景下，通过先进封装和架构创新来提升芯片综合性能的重要路径。#AI反常识howto #howto入门vibecoding #小红书民间艺术大赏 #医疗howto #随机波动格 #时针和分针 #颗粒度对齐 #芯片 #howto入门codex #howto实现一万种vibecoding
