35毫米口径的QLZ87自动榴弹发射器，研发工作从1980年代就启动了，除了这款正式定型列装的版本，还有一款W87式同类型装备，只是没有被作战部队采纳列装，要分清二者的外观和名称差异。QLZ87属于步兵小队的火力支援装备，主要作用是提升面状杀伤的覆盖密度，扩大火力压制的区域范围，发射器分轻型和重型两类，轻型适合单兵在600米直射距离内射击使用，重型是轻型搭配三脚架组合而成，依旧只需一名士兵就能操作。可有效应对600米内的轻型装甲目标，也能打击1200米内的敌方聚集有生目标。

☆2015年初库尔德武装在伊拉克与ISIS作战中使用的QLZ87

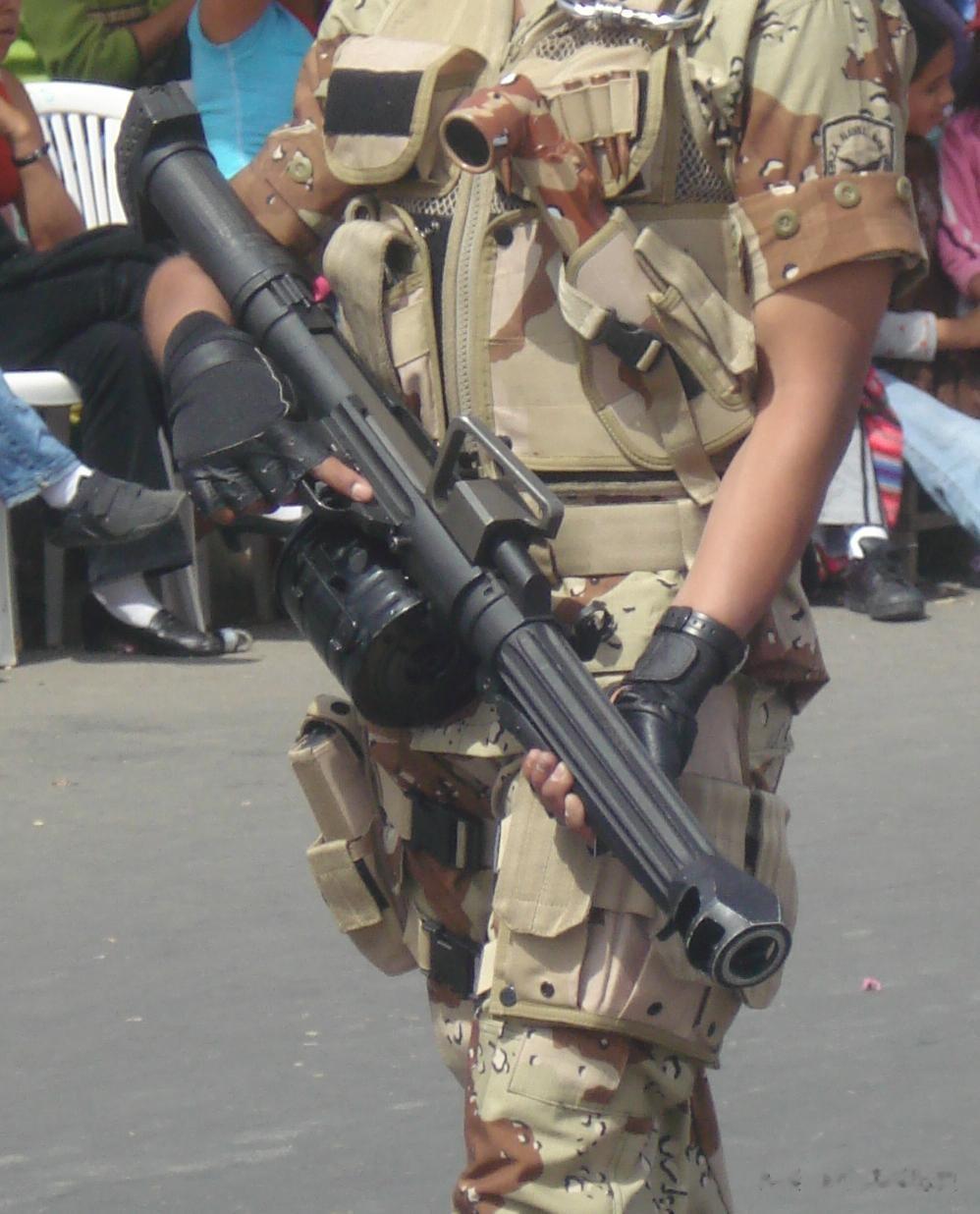

☆轻型状态

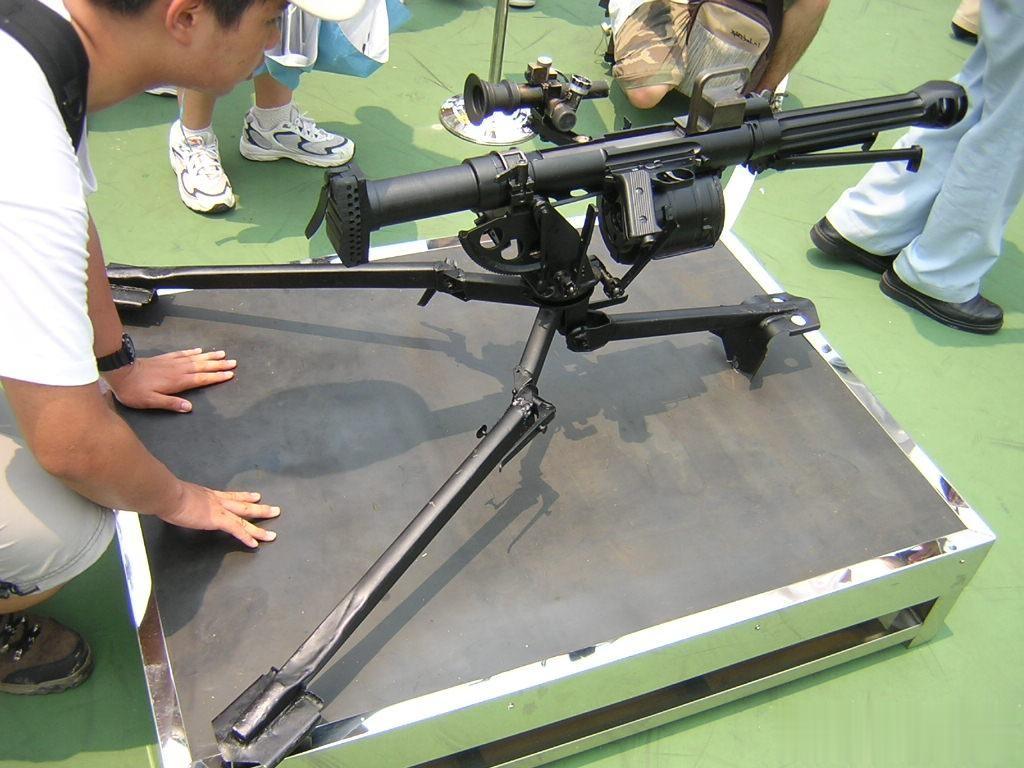

☆重型状态

QLZ87的特点是重量轻，轻型全重12千克，重型全重20千克，比美国Mk19 Mod3轻70%，比俄罗斯的AGS-17轻35%，所用弹药也要轻30%左右，因此相对同类武器而言，QLZ87式主要的优点是机动性强。

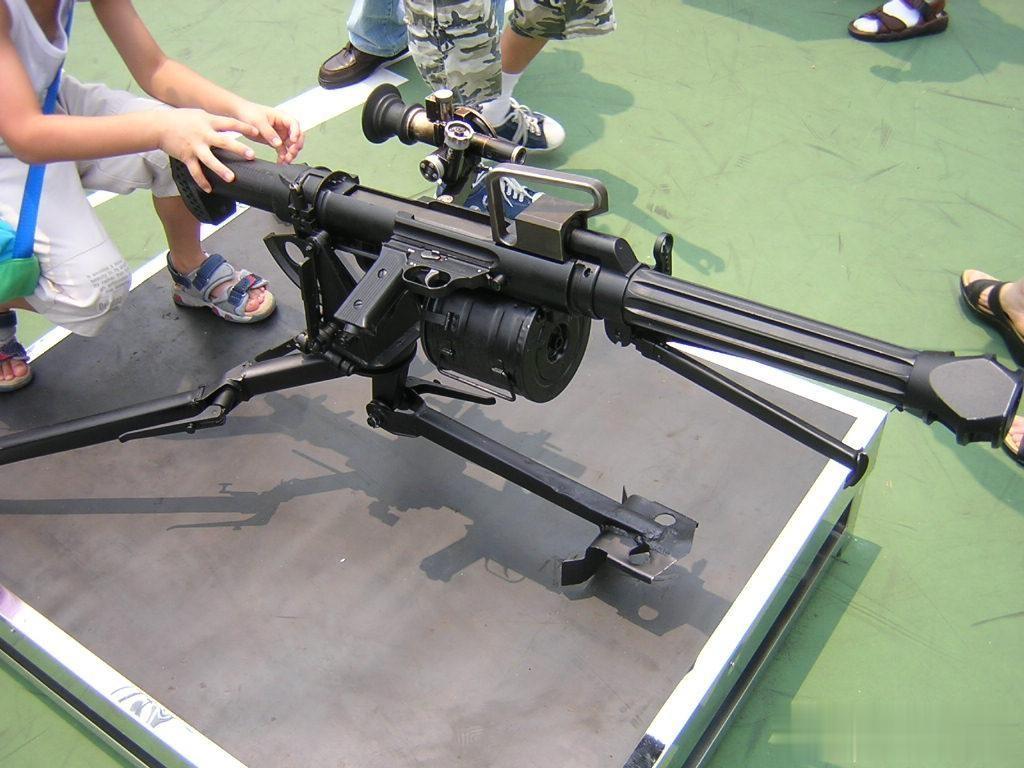

☆在2004年7月1日驻港部队开放日上展示的QLZ87

☆杀伤弹（左）和破甲弹（右）

QLZ87的自动模式用的是气吹式工作原理，跟M16的自动模式差不多，不过它自带调节功能，能通过调整引入的火药燃气量，让枪机运作能量可以灵活调整，这样在各类环境下，能给枪机匹配不一样的后坐能量，既可以确保枪械完成连发射击循环时，枪机有充足的运作能量，也不会因为枪机能量太多，导致整款枪械后坐力强、冲击力大，进而影响枪械射击精准度和使用手感。除此之外，因为枪机能量全靠引入的火药燃气量来调控，所以它的枪机不用像自由枪机式自动榴弹发射器那样，非得把枪机做的又大又沉，这样整款枪械系统的重量和体积都能减小。

☆在“铁拳2004”山地战演习中，架在快速攻击车上的QLZ87。

QLZ87型装备整体外形为圆管状构型，其身管、机匣、机头、机体及尾托等核心构件均采用圆柱形结构，该结构的核心特性为：机头、机体等运动构件的运动轴线，与装备整体轴心线近乎重合，可有效消除轴线不重合所产生的翻转力偶。装备射击稳定性表现优异，加工工艺简洁易行、工艺性优良，整体结构紧凑，外形轮廓尺寸偏小。装备重心处设置有便于阵地转移的提握把手，尾托部位装配抵肩缓冲衬垫。为降低卧射姿态下的装备高度，发射机构布置于机匣右侧，经实际应用验证，仅身高175厘米以上的射手，卧射时以右肘支撑方可实现稳固持枪，故建议将发射机构安装位置适度下移。

☆09年“五一”香港军营开放日上的展示的QLZ87

QLZ87使用弹鼓来供应弹药，有6发和15发两种弹鼓可选，弹鼓装在枪的下方，这么设计让枪的上方没有遮挡，射手看目标、瞄准都很方便，而且枪的重心靠下，带着走方便，持枪也更稳。弹鼓是多层无导轨的供弹结构，装同样多的弹药，弹鼓体积比其他款式都小，打开弹鼓底盖直接往拨轮里装弹就行，又快又省事，装弹也不用排顺序，弹鼓里没装满，也不影响枪正常射击。把弹鼓托到进弹口，轻轻往上一扣，就自动装在枪上了。弹鼓供弹的好处，是让QLZ87更适合步兵带着走、快速打仗，还能加快装弹速度。就是弹鼓卡扣的承重力不够，训练的时候，装满15发榴弹的弹鼓，转移阵地时经常掉下来，连发射击震得厉害的时候也会掉，这个问题得改一改。

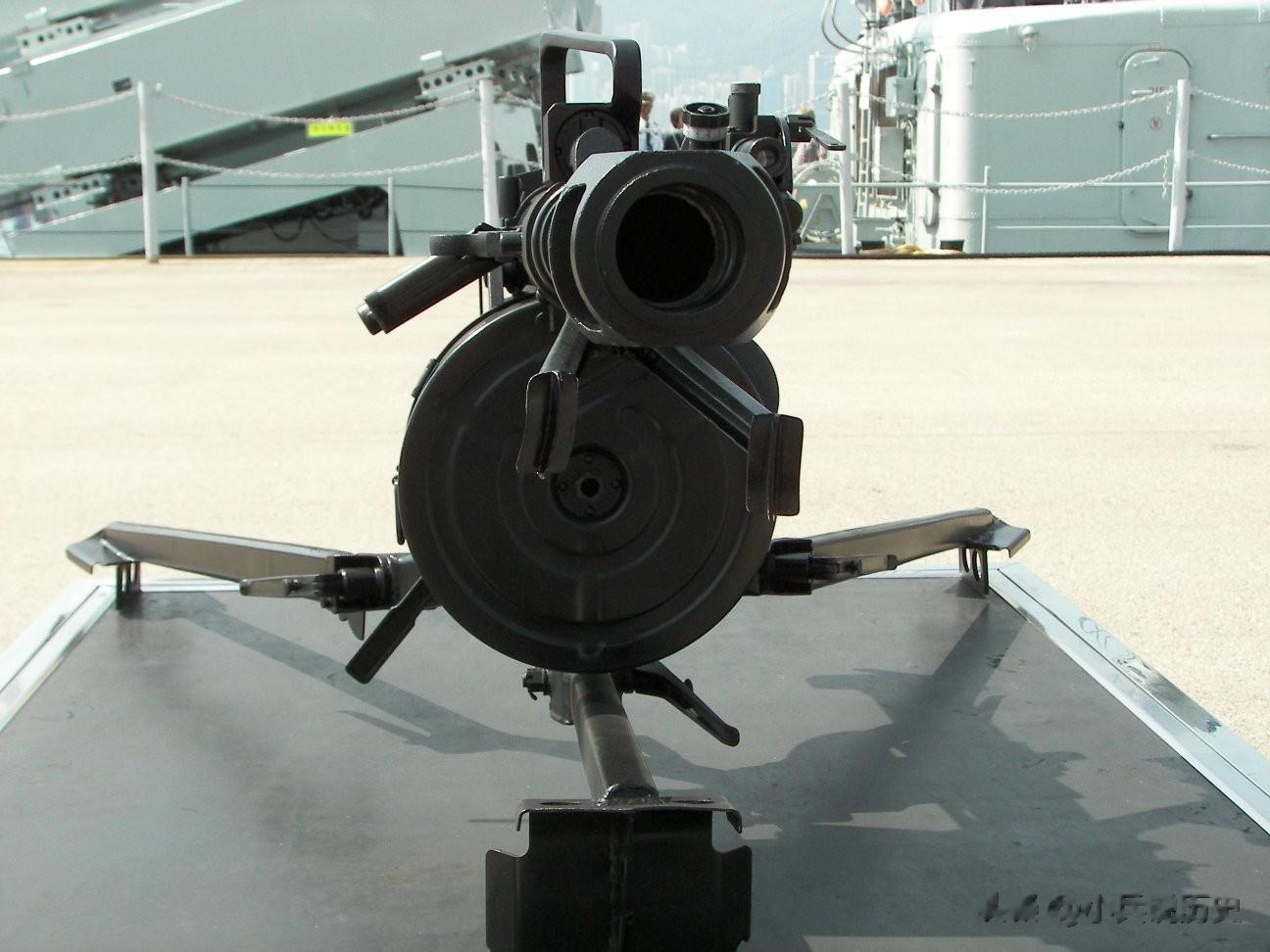

☆529护航编队在香港停留时的开放日照片

QLZ87分解结合简单，不需用任何工具，只要用手推开锁扣，把尾托旋转90°就能分解武器。分解后的武器只有身管/机匣组件、自动机、发射机、尾托等少数几个部件，而且许多零部件是同时具有多种功能，因此结构简单、重量轻。

☆2012年乌鲁木齐特警队在展示他们的装备，包括QLZ87。

QLZ87式重型款采用三脚架支承，其火线高度偏低，结构简约，高低射界为-10°～70°，方向射界达360°，高低机采用手轮操控，兼具微调与自锁功能，高低平衡机动作轻巧灵动。然实际应用中，高低机与方向机存有下述缺陷：其一，高低机手柄设于装备右侧，固定作业所需施力较大，射手固定高低机时，极易偏移初始瞄准方位；其二，高低机、方向机采用齿轮构造，不利于快速操控，转换射击目标时，需先解锁高低机与方向机，重新瞄准后再行锁紧，熟练射手完成该系列动作亦需一分钟左右，实战中易贻误战机；其三，高低机、方向机机件间隙偏大，致使瞄准误差较大且难以消除，射手施力失当，便极易破坏原有精准瞄准状态。

☆出口到南美的QLZ87

QLZ87的瞄准“神器”有俩，光学瞄准镜和机械表尺，机械表尺是个“短腿选手”，射程才600米，所以日常C位全给光学瞄准镜。瞄准镜角度调节超灵活，-10°到70°随便设射角，白天靠内置分划，600米内目标直接锁死，夜晚有发光二极管打光，黑夜也能精准瞄准。瞄准镜视野拉满，瞄得又清又准，绝不虚晃。尾托上还刻着射表“小抄”，按距离调角度就行，最大射角约42°，45°到70°的大角度，专门玩曲射“绕后”和打空中目标。最贴心的是，瞄准镜在左、发射握把在右中部，瞄准射击不用歪头缩脖，姿势优雅还不费劲儿。

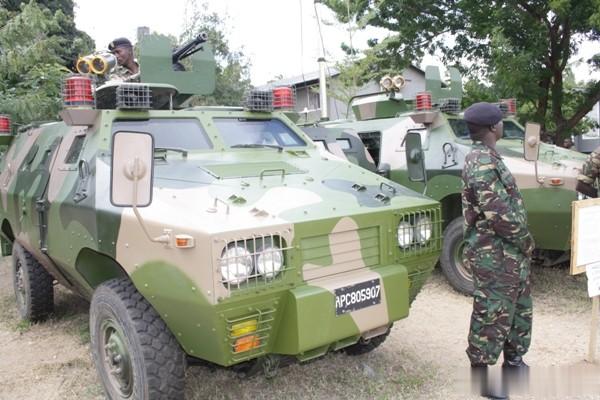

☆坦桑尼亚军队装备的新星装甲车上配备了QLZ87

不过在实际使用的时候发现，瞄准镜的固定装置还需要改进：一是拆装瞄准镜用的时间比较长，战斗的时候没办法及时打出火力；二是射手拆装的时候姿势比较高，在战场上容易暴露自己；三是瞄准镜用螺栓固定，紧急情况下安装的时候，容易把螺纹拧滑弄坏，让射手没办法用瞄准镜瞄准射击，影响射击精度，而且螺栓拧一圈或者半圈，射手很难察觉到，每次把瞄准镜拆下来再装上去射击，都会有一定的方向偏差。

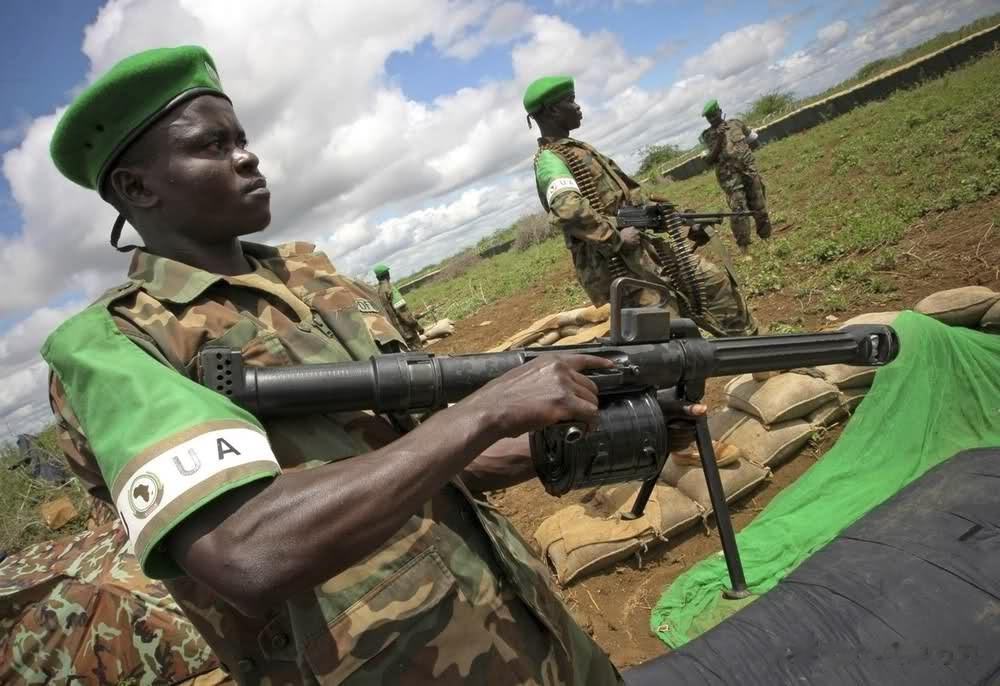

2012年在索马里维和的乌干达维和部队所使用的QLZ87

☆瞄准镜的分划

QLZ87自动榴弹发射器现阶段配备杀伤弹（DFS87-35）、破甲杀伤弹（DFJ87-35）两类弹药，运用高压发射技术原理，两类弹药外形尺寸完全相同，弹体重量、内外弹道参数也保持一致，因此可共用一份射表完成发射。单枚弹重250克，发射初速190米/秒，最大射程可达1750米，杀伤半径11米，破甲厚度超80毫米。采用全保险型弹头触发机械引信，引信内置两套点火机构，保障榴弹点火成功率，弹体安全系统具备隔爆、冗余保险、保险识别功能，还设置擦地炸机构。和美方40×53毫米 SR、俄方30×28毫米 BR弹药相比，QLZ87配用的35毫米榴弹重量最轻。不过QLZ87设计理念侧重轻便化，支持士兵直接抵肩射击，需严格限制武器后坐力，故而35毫米榴弹初速无法过高，也对武器射程造成了一定影响。

☆杀伤弹和破甲杀伤弹的结构图例

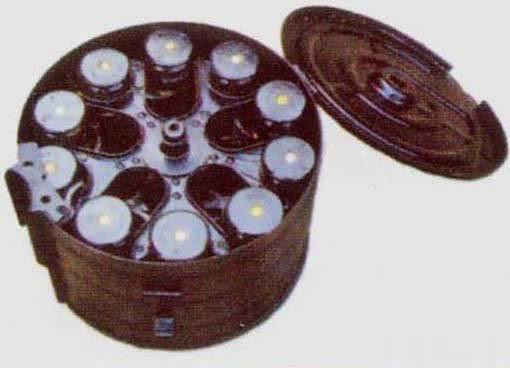

☆弹鼓结构

发射器长 970毫米

发射架战斗全长 1060毫米

武器系统全重 20千克

发射器重（含瞄准镜） 12千克

发射架重 8千克

榴弹初速 200米/秒

理论射速 500RPM

战斗射速 45RPM

最大射程 1750米

供弹具容量 6/15发

​
