半导体黑科技：看懂混合键合Hybrid Bonding
📌一句话看懂Hybrid Bonding

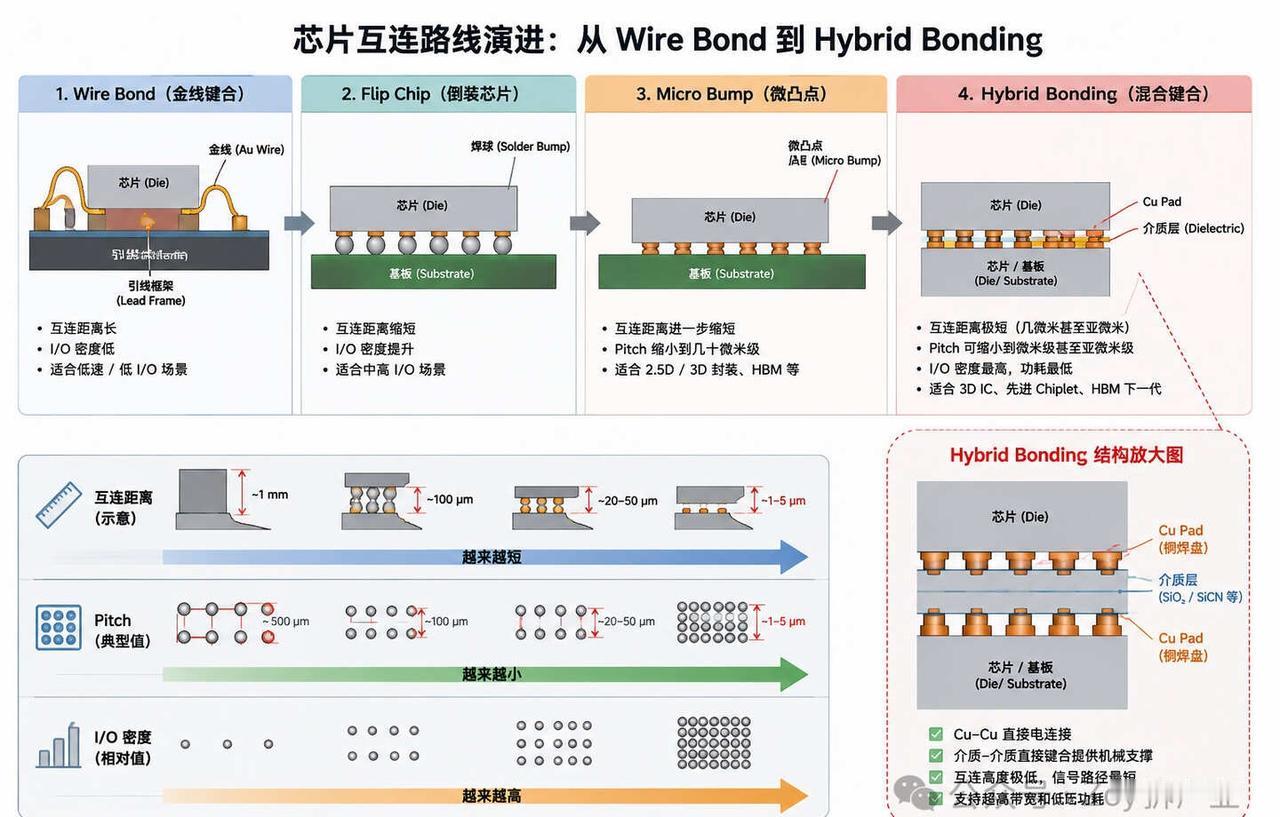

传统封装：芯片之间靠「焊料凸点」连接，像搭积木用胶水粘。
Hybrid Bonding：直接把两个芯片表面的铜pad和介质层面对面压在一起，高温退火后，铜与铜直接相连，介质与介质直接键合。
焊料？不需要了。
——
📌 为什么突然需要这项技术？
单颗SoC芯片越做越大，面临三个致命问题：
① 先进制程成本爆炸
② 良率随面积增大暴跌
③ 不是所有模块都需要最先进节点
于是业界转向Chiplet（小芯片）+ 3D堆叠：
计算Die、I/O Die、Cache、Memory各自制造，再用先进封装连起来。
这时候，互连密度直接决定系统性能。
传统焊料凸点缩到10μm Pitch就卡住了，而Hybrid Bonding能推到亚微米级。
Imec（全球顶级半导体研发中心）已经做到：
✅ 2μm Pitch D2W（芯片对晶圆）
✅ 200nm Pitch W2W（晶圆对晶圆）
——

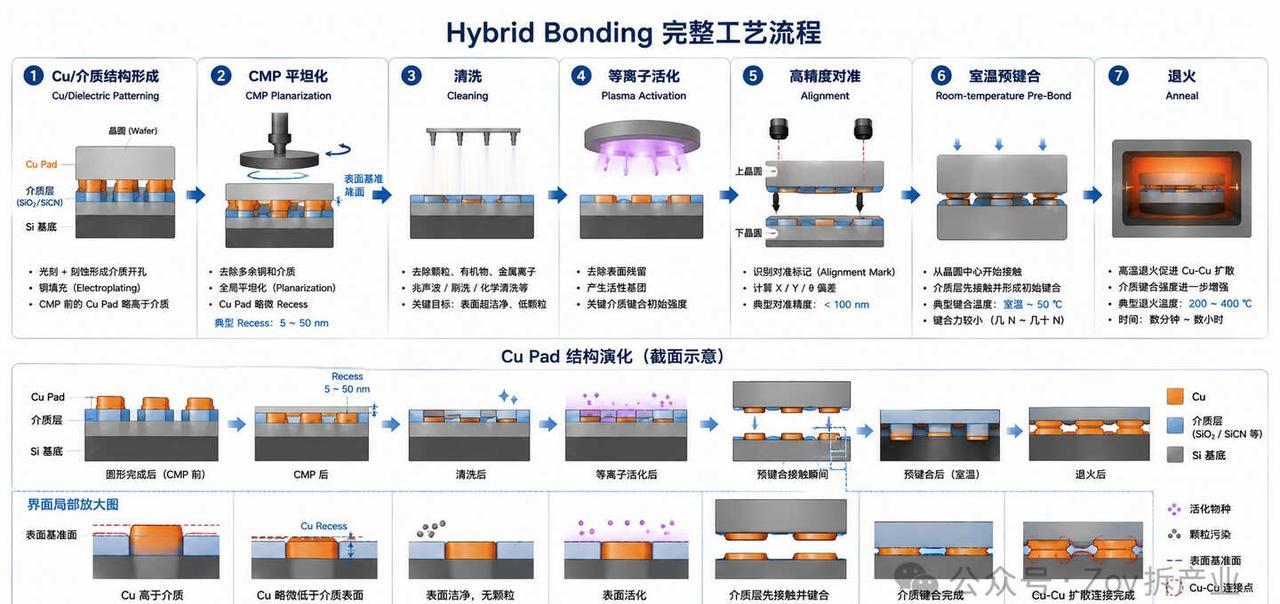

📌 工艺六步走，每一步都是纳米级精度
1️⃣ Cu/介质结构形成
2️⃣ CMP化学机械抛光 → 控制Cu Recess <2.5nm
3️⃣ 清洗与表面活化 → ISO 3级洁净度
4️⃣ 对准 → 亚50nm级对准精度
5️⃣ 预键合 → 室温下介质面先接触
6️⃣ 退火 → 250℃级热处理建立Cu-Cu连接
——
📌 两条完全不同的设备路线

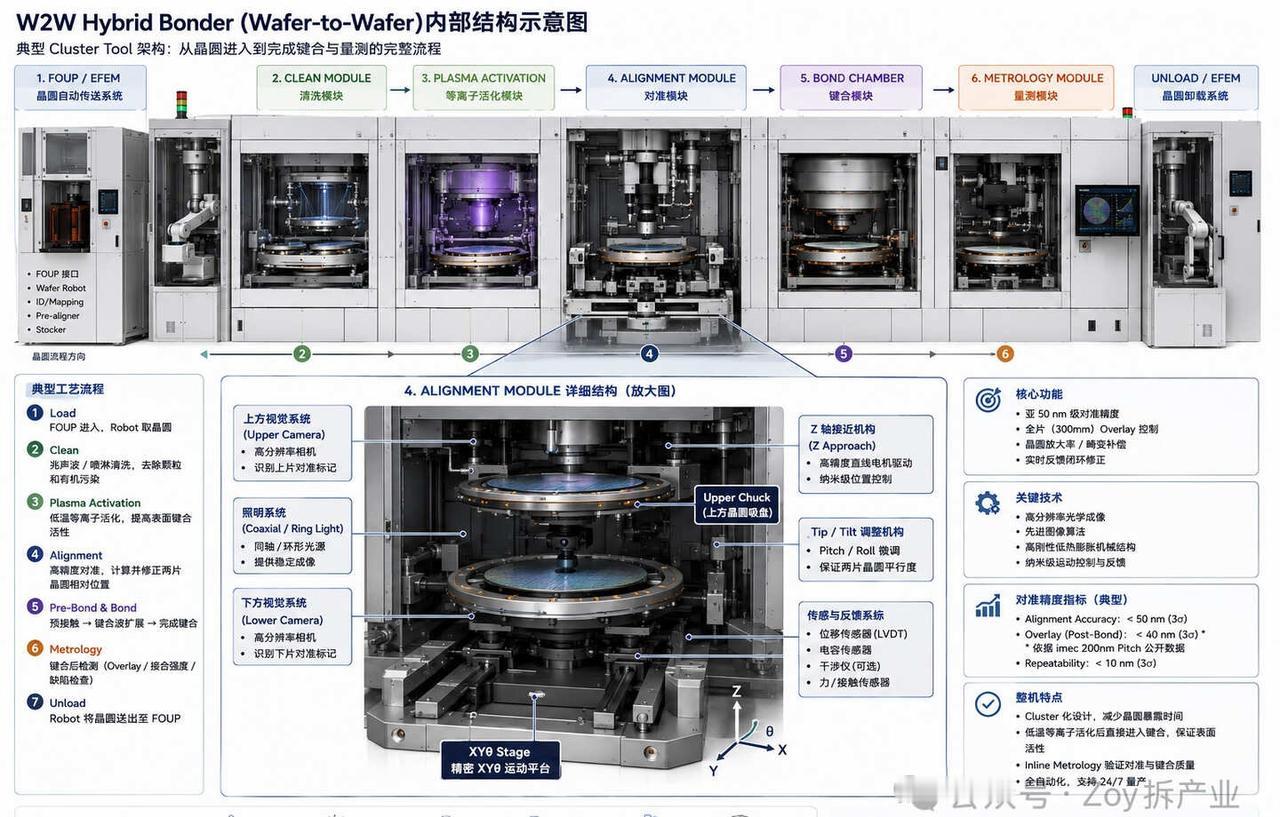

🔹 W2W（Wafer-to-Wafer）
代表厂商：EVG（GEMINI FB）

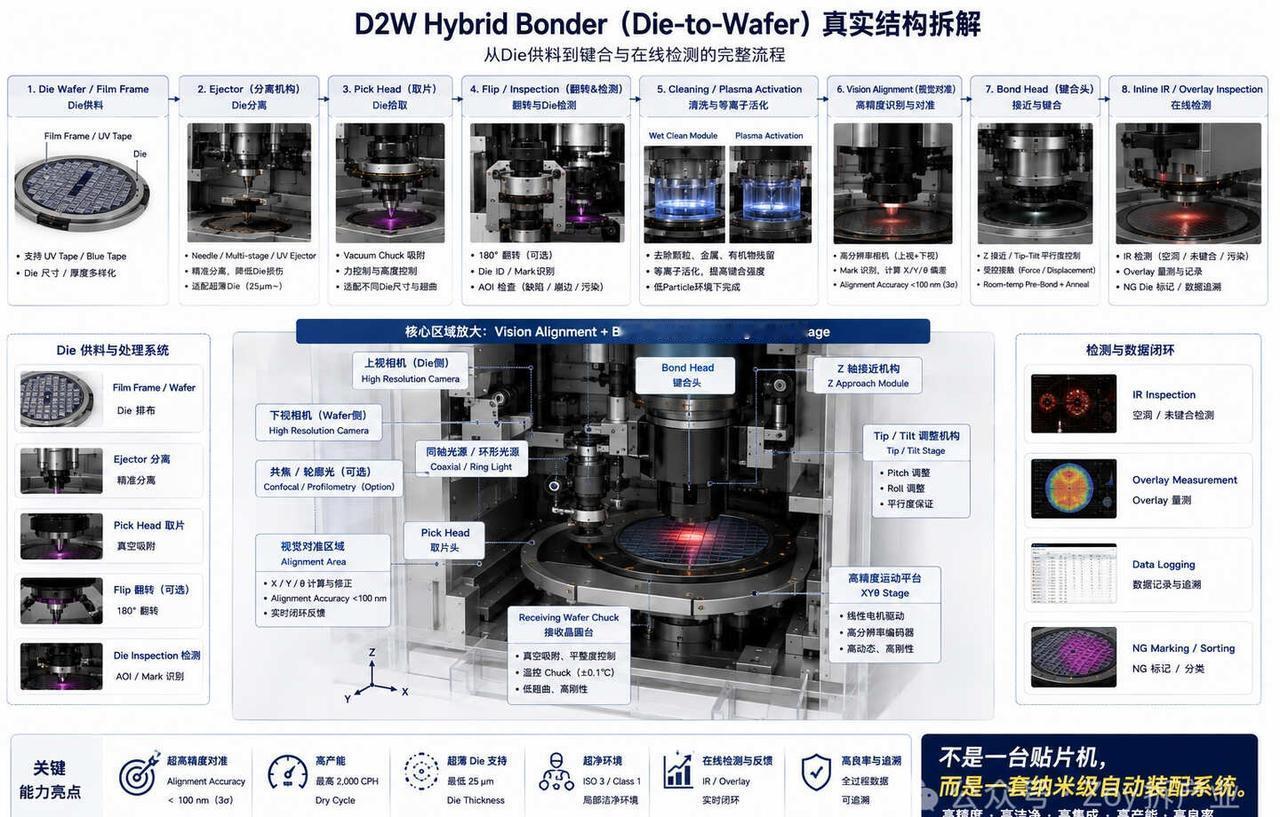

🔹 D2W（Die-to-Wafer）
代表厂商：Besi（Datacon 8800）、ASMPT（LITHOBOLT G2）
——

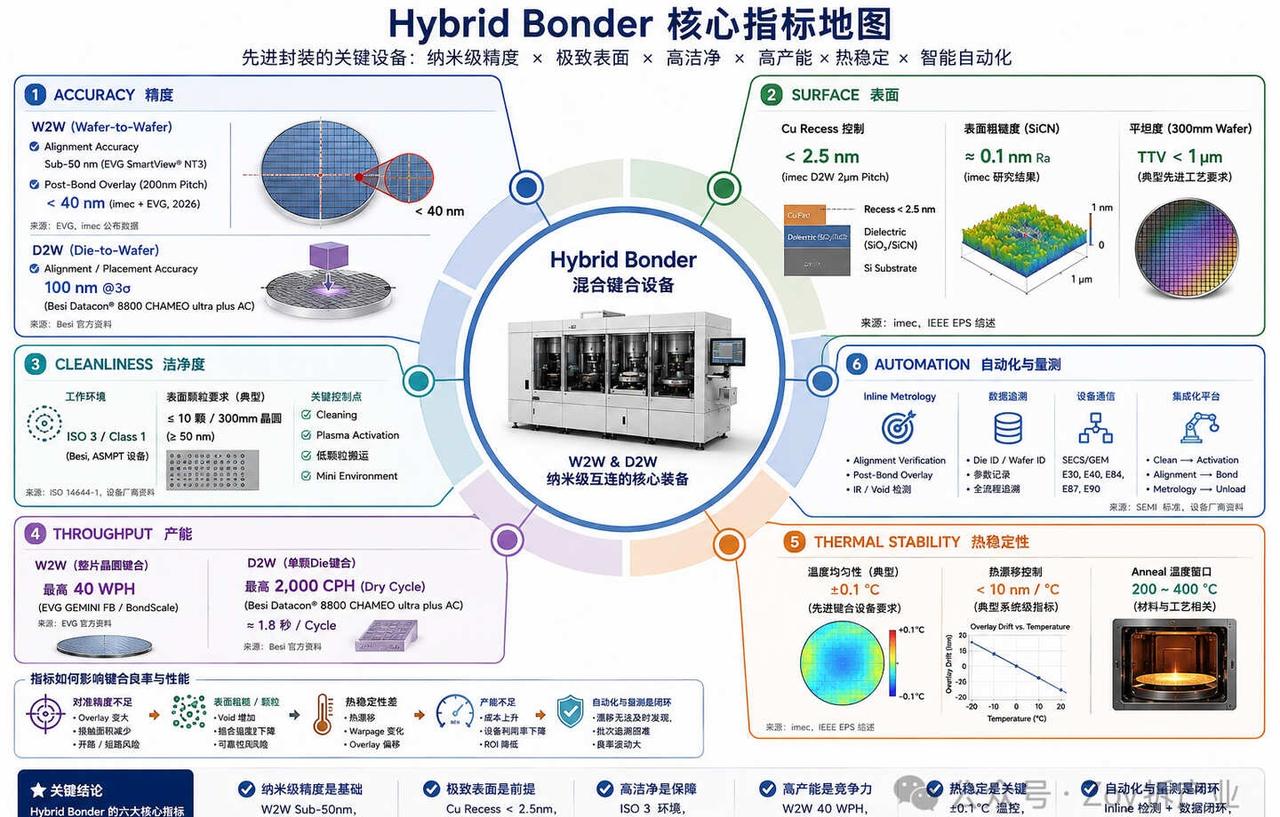

📌 设备指标有多变态？
• 对准精度：Sub-50nm（EVG SmartView NT3）
• 放置精度：100nm @3σ（Besi）
• 表面平整度：Cu Recess <2.5nm
• 洁净度：ISO 3级（Class 1）
• 产能：W2W 40 WPH / D2W 2,000 CPH
——
📌 终极意义
过去先进封装问：怎么把芯片封起来？
Hybrid Bonding问：怎么让两颗芯片像一颗芯片一样连接？
摩尔定律推动芯片二维缩小，Hybrid Bonding推动芯片三维生长。
这可能是后摩尔时代最重要的「连接革命」。
