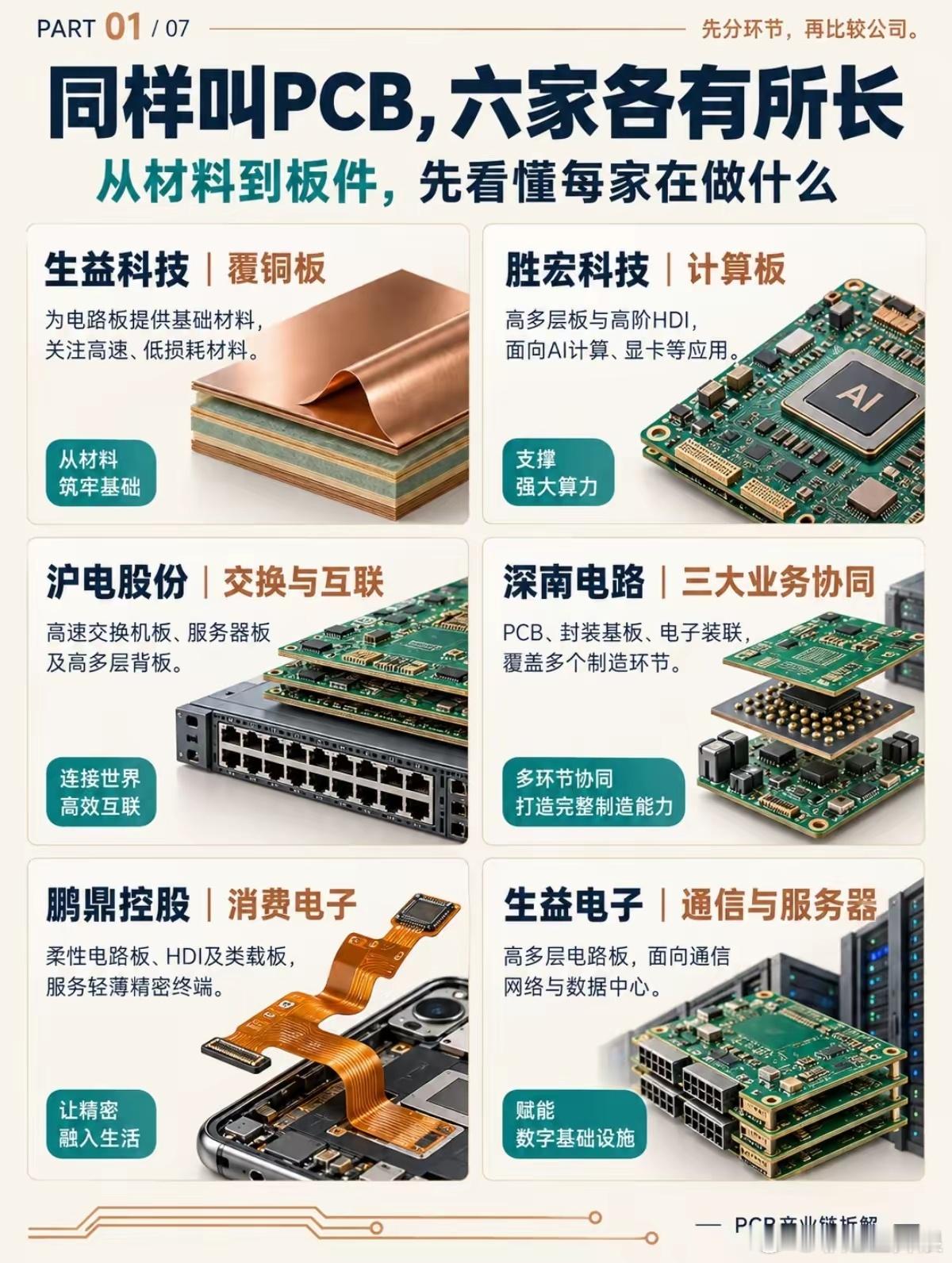

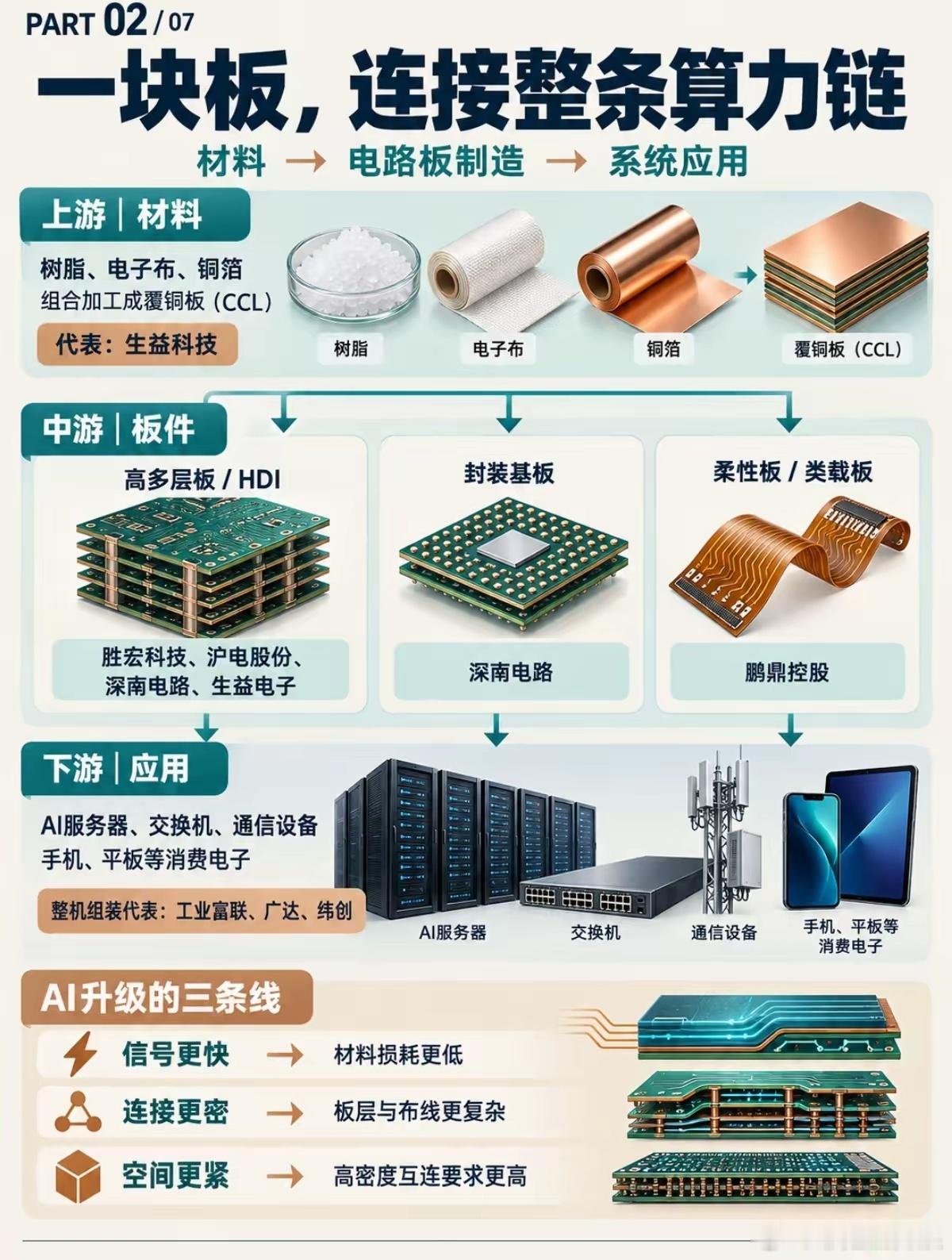

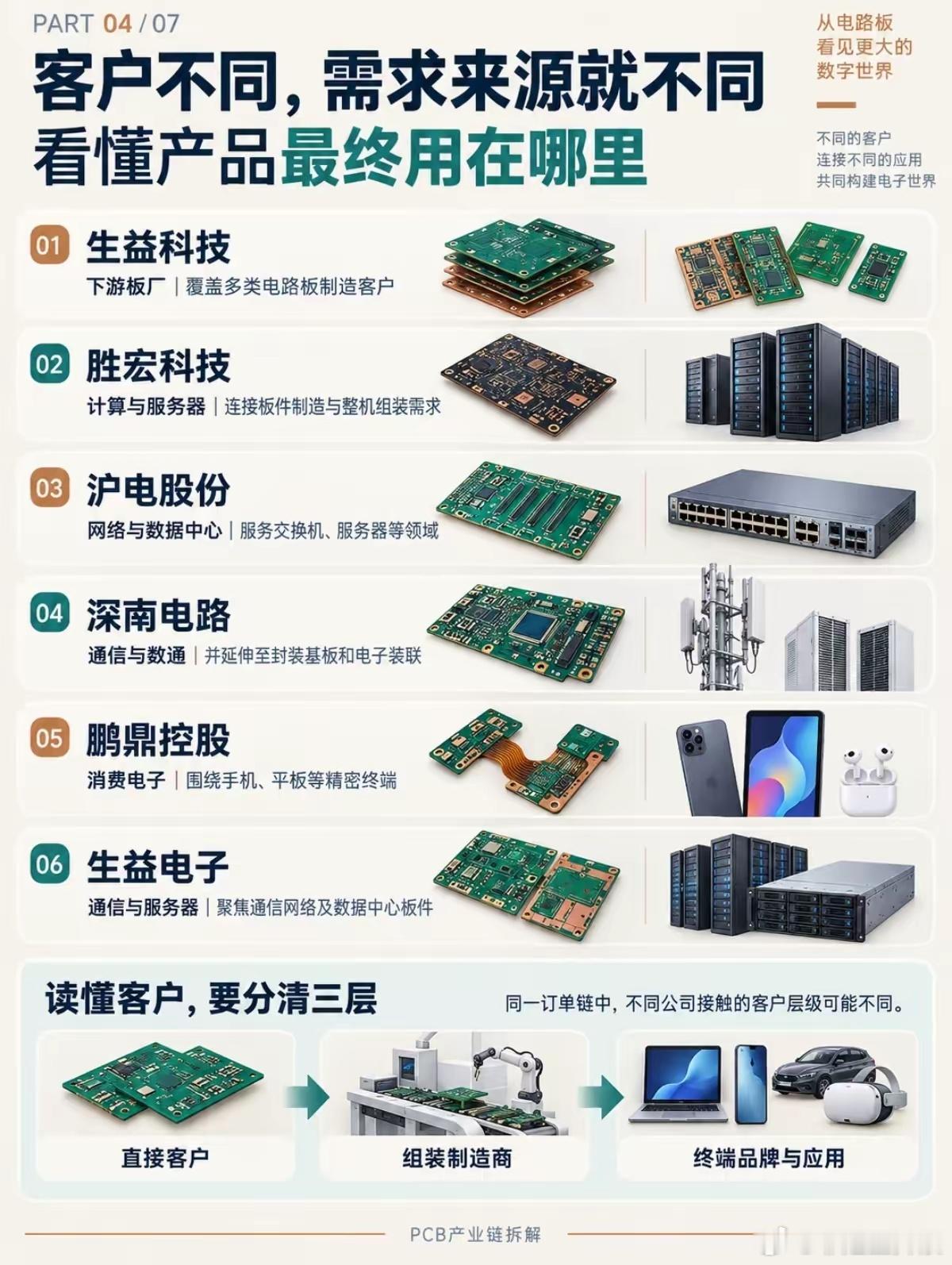

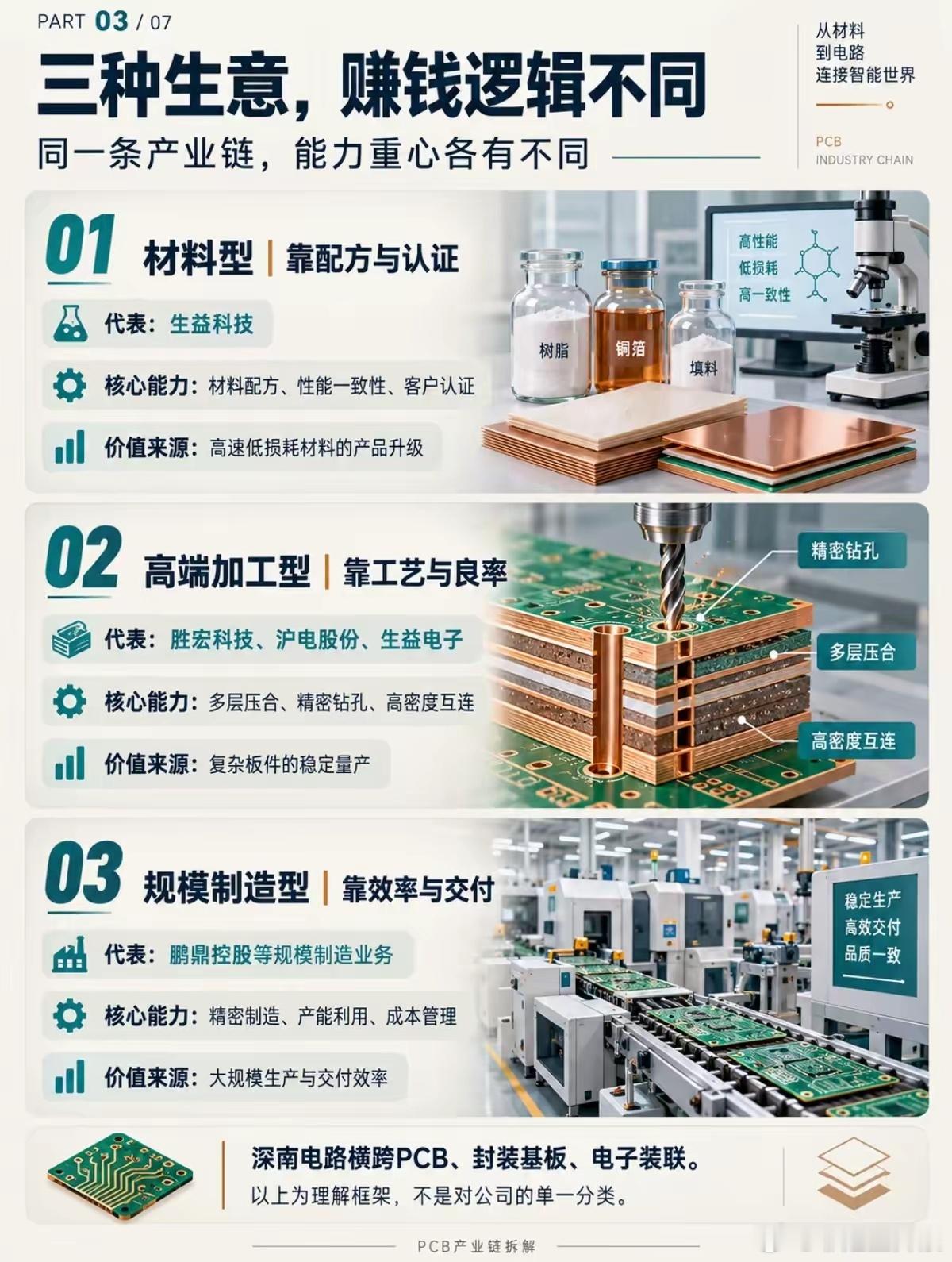

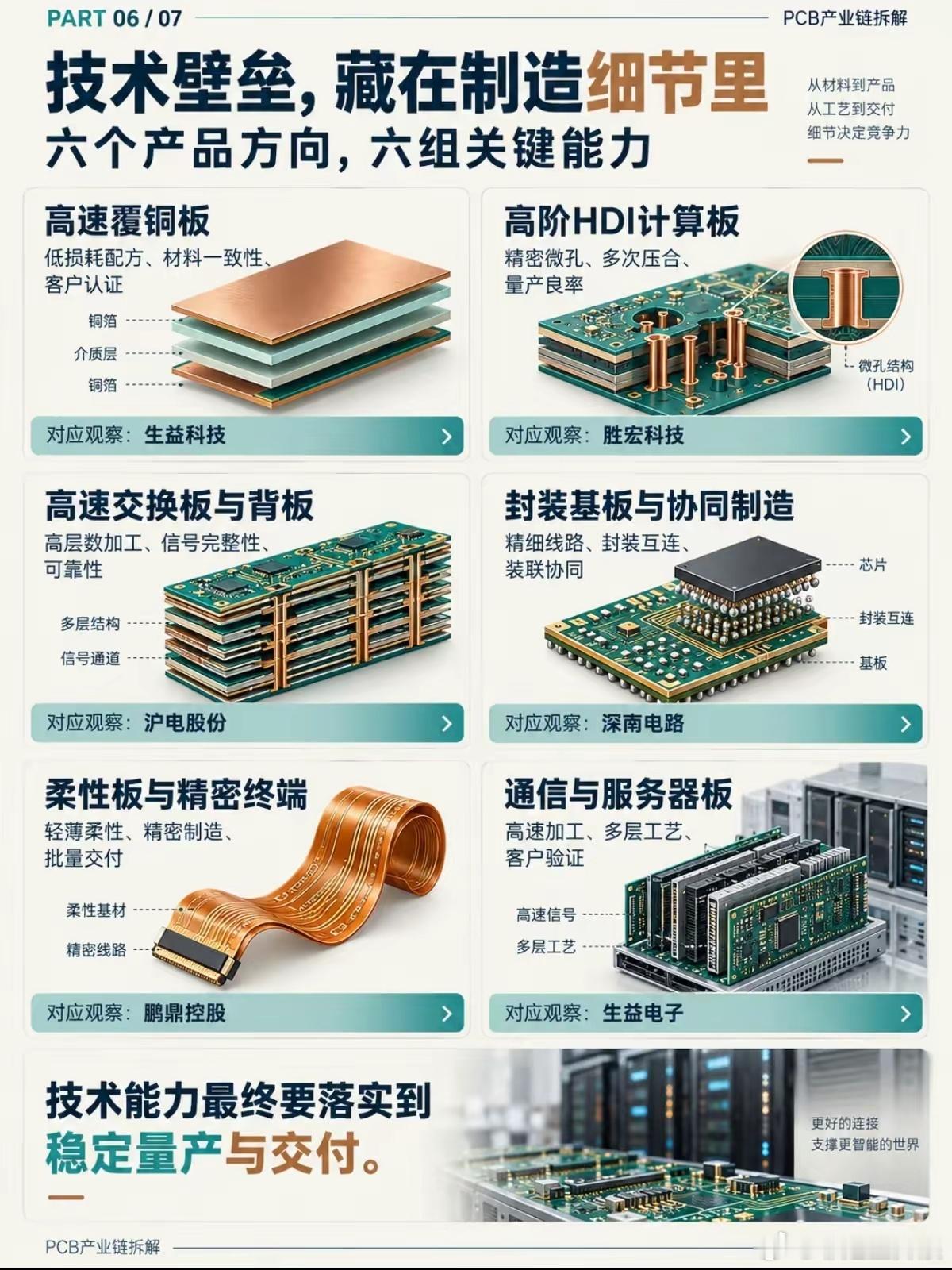

一块小小的电路板，串联起整个AI算力网络聊起AI算力，大家总把目光锁定在芯片上，常常忽略一块薄薄的PCB电路板。很多人觉得它只是简单承载元器件的载体，技术门槛不高。可现实恰恰相反，再强大的芯片，如果没有高性能PCB，信号传输就会受阻，服务器、交换机根本无法稳定运行。这种认知偏差，正是PCB这条产业链值得深挖的看点。PCB，就是电子产品的信号通路。AI产业快速扩张，对电路板提出全新要求：信号传输速度更快、线路排布更加密集，板材损耗还要更低。算力需求的增长，不只是增加板子的使用数量，更是倒逼整个行业升级工艺。同样是PCB，面向AI服务器的高速板，和手机里的柔性板，在配方、加工难度上有着天壤之别。整条产业链，分为上游材料、中游板件制造、下游终端应用三段，各家企业的定位也各不相同。上游以覆铜板材料为主，生益科技深耕高速低损耗基材，是电路板的原料根基，比拼材料配方与客户认证。中游制造分成两类，胜宏科技主打高阶HDI计算板，服务AI显卡与算力设备；沪电股份专注交换机、服务器高速背板；深南电路覆盖PCB、封装基板多环节；生益电子发力通信与数据中心板件；鹏鼎控股擅长柔性线路板，面向手机、平板这类消费终端。下游则接入AI服务器、通信基站、消费电子终端，工业富联等整机厂商完成最后的组装落地。行业里还分化出三种不同的经营模式。材料型企业依靠配方与认证建立壁垒；高端加工型企业，比拼多层压合、精密钻孔工艺与良品率；规模制造企业，核心看生产效率与交付能力。赛道不同，各自的发力方向完全不一样。回看产业的发展历程，早年国内厂商大多集中在普通线路板领域，高速、高多层高端板材长期掌握在海外企业手中。随着算力基建兴起，市场需求结构发生变化，行业重心逐步转向高速通信板。本土企业持续打磨工艺，不断突破微孔、多层互联等技术难点，慢慢切入算力硬件供应链。但高端板材认证周期漫长，原料价格波动、工艺良率控制，依旧是摆在行业面前的难题，不是所有厂商都能顺利抓住算力带来的机会。AI浪潮带来的需求，是一层层传导下来的。服务器出货量提升，带动PCB用量增加，同时倒逼板材升级，材料、加工环节都跟着受益。但机会只会留给拥有高端制造能力、稳定交付能力的企业。一块薄薄的电路板，看似不起眼，却是算力设备里不可或缺的神经网络。芯片负责运算，PCB负责传递信号，二者相辅相成。在AI持续迭代的时代，PCB产业的技术突破，默默为数字世界搭建起连接的桥梁。本文仅产业科普，基于公开资料整理，不构成任何操作指引。行业落地存在不确定性，理性看待产业信息。
