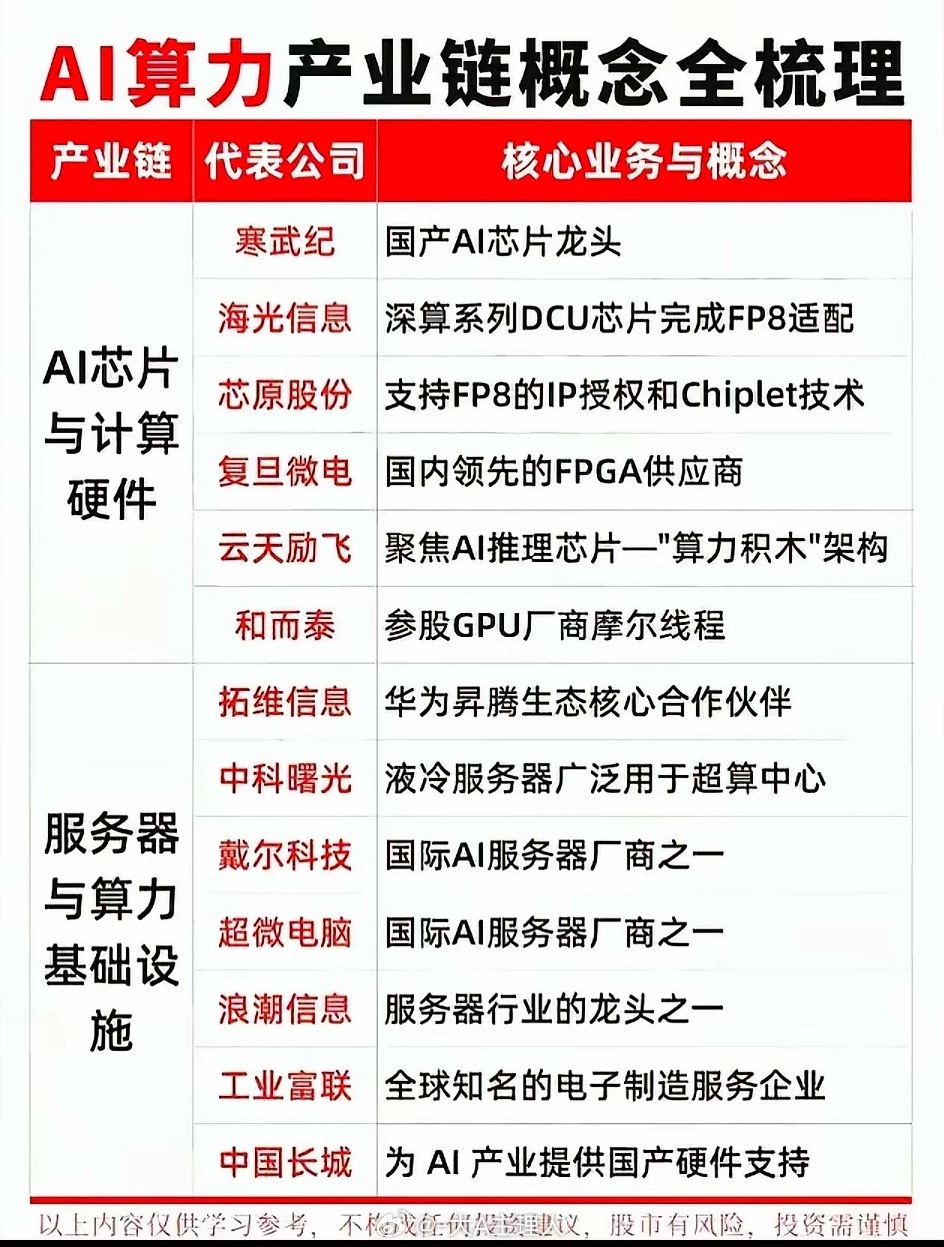

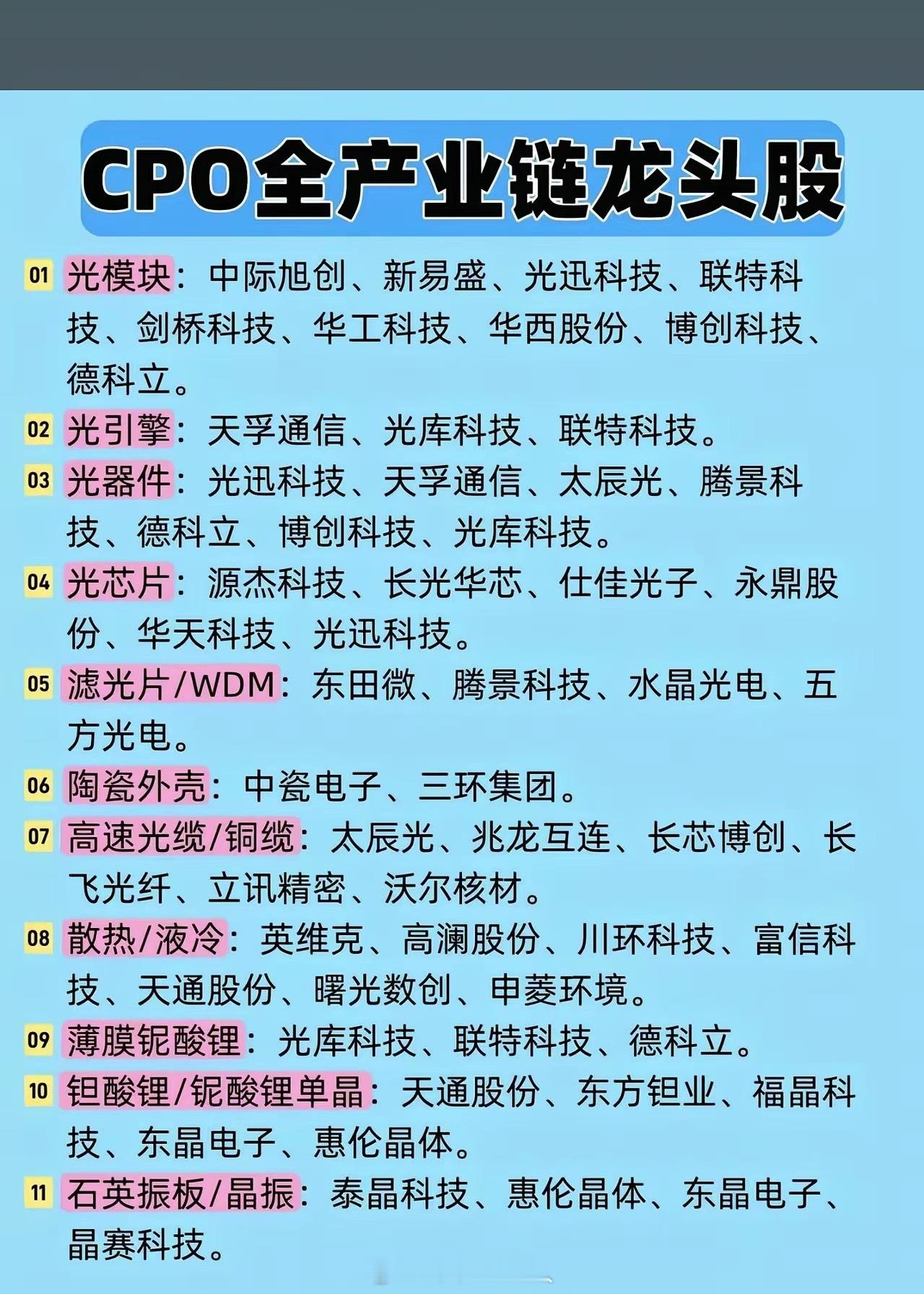

光模块、光芯片、靶材：AI算力“高速路”的三层核心，一文看懂全产业链AI算力爆发，光通信成算力互联的“大动脉”，光模块、光芯片、靶材是这条链上最关键的三层——靶材造芯片、芯片做模块、模块连算力，环环相扣、缺一不可 。下面从概念、产业链、联系、国产化、合规要点，一次性讲透，可直接发头条。一、三大核心概念（通俗版，一看就懂）1. 靶材：芯片制造的“高端涂料”，上游核心耗材- 定义：超高纯度（5N-6N，99.999%以上）金属/化合物材料，通过溅射/蒸镀在半导体衬底上成膜，是芯片电极、导电层、光学膜、保护层的核心原料- 光芯片常用：金、铂、钛、钨、铟、磷化铟(InP)、砷化镓(GaAs)、ITO等- 作用：决定光芯片的导电、发光、散热、良率与寿命，没有高纯靶材，做不出高速光芯片2. 光芯片：光模块的“心脏”，光电转换核心- 定义：实现电信号↔光信号转换的半导体芯片，是光模块速率、功耗、传输距离的决定性部件- 核心两类：- 发射端（TOSA）：DFB/EML/VCSEL激光器芯片（电转光）- 接收端（ROSA）：PIN/APD探测器芯片（光转电）- 价值：占光模块成本30%-70%，速率越高（800G/1.6T）占比越高，是产业链“卡脖子”最严重环节3. 光模块：算力互联的“高速收发器”，终端器件- 定义：集成光芯片、电芯片、光学组件、结构件的光电收发模块，插在服务器/交换机上，用光纤实现高速数据传输- 应用：数据中心、AI智算、5G/6G，速率从100G→400G→800G→1.6T迭代，AI算力越猛，需求越大二、三者完整产业链：从材料到终端，层层递进1. 上游：靶材 → 光芯片（制造环节，最直接绑定）- 流程：高纯靶材（金/铂/InP）→ 溅射成膜 → 光芯片（InP/GaAs/硅光）晶圆制造 → 芯片封装测试- 逻辑：靶材纯度/精度决定光芯片性能，高端光芯片必须用高端靶材；高速EML/APD芯片，对靶材纯度、均匀性要求极高，国产替代难度大2. 中游：光芯片 → 光模块（集成环节，价值核心）- 流程：光芯片（发射+接收）→ 封装进TOSA/ROSA → 搭配电芯片、透镜、光纤 → 组装成光模块 → 测试出货- 逻辑：光芯片是光模块的灵魂，没有光芯片，光模块就是空壳；高端光模块（800G/1.6T）必须用高速EML/硅光芯片，直接决定模块能不能进AI算力集群3. 下游：光模块 → AI算力/数据中心（需求端，拉动全链）- 逻辑：AI大模型、智算中心爆发→高速光模块需求暴涨→光芯片产能紧缺→高端靶材供不应求，形成完整需求传导链 一句话总结：靶材是光芯片的“粮食”，光芯片是光模块的“心脏”，光模块是AI算力的“高速路”三、关键区别与联系（一眼分清）✅ 共同点- 同属光通信/算力基础设施，服务AI、数据中心、5G- 技术迭代同步：速率越高（1.6T/3.2T），三者纯度、精度、工艺要求越高- 国产化是共同主线，高端环节均被海外垄断，国产替代空间巨特大✅ 核心区别- 层级：靶材（上游材料）→ 光芯片（中游核心器件）→ 光模块（下游终端）- 壁垒：靶材（材料纯度/工艺）< 光芯片（设计/制造/封测，最高）< 光模块（集成/量产）- 价值：靶材（低）< 光芯片（高，占模块成本大头）< 光模块（系统价值）四、国产化现状1. 靶材：中低端突破，高端仍依赖进口- 国产：江丰电子、有研新材、隆华科技、贵研铂业，实现钨、钛、铝等金属靶材量产，纯度达5N-6N，打入部分光芯片供应链。- 短板：高纯贵金属（金/铂）、化合物靶材（InP/GaAs） 仍依赖美日，高端光芯片用靶材国产化率低。2. 光芯片：中低端自主，高端“卡脖”- 国产：光迅科技、源杰科技、长光华芯，10G/25G中低速芯片国产化率不断上升；800G/1.6T高速EML、硅光芯片实现小批量/送样。- 短板：25G以上高速芯片（EML、相干DSP）国产化率低，Lumentum、Broadcom、Sumitomo等海外厂商垄断80%以上高端市场。3. 光模块：全球领先，高端加速突破- 国产：中际旭创、新易盛、天孚通信，全球800G/1.6T光模块市占率较高，批量供货英伟达、微软等AI巨大头- 优势：集成、量产、成本控制全球顶尖，短板在核心光芯片依赖进口。声明：内容取材网络，仅供参考学习，不作为任何投资的依据。
